Автоматические распашные двери
Если общий дизайн здания или конструктивные особенности дверного проёма не позволяют установить автоматические раздвижные двери, однако при этом требуется автоматизация для комфортного и удобного пользования дверью – на помощь приходят электромеханические приводы для распашных дверей. Они обеспечат беспрепятственный доступ для людей с ограниченными возможностями, организуют бесконтактный проход в любую точку здания, а также помогут справиться с массивными входными дверями.
Автоматика для распашных дверей
Распашная конструкция двери – самый часто применяемый тип дверей. Именно такими дверями оснащено большинство межкомнатных и наружных дверных проёмов в зданиях. Они достаточно компактны, разнообразны по своим параметрам, материалам и внешнему виду, что обусловило их повсеместное применение. Однако подобные конструкции имеют одну общую особенность – как правило, они открываются вручную.
Для того чтобы обычные двери заработали в автоматическом режиме, необходимо использовать специальные приводы для распашных дверей. По сути, данное решение представляет собой доводчик, который снабжён электродвигателем. В отсутствие питания привод и будет работать как обычный доводчик, однако при наличии электропитания дверь становится полностью автоматической.

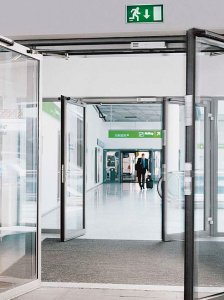

Автоматические распашные двери
Помимо привода, автоматические распашные двери обычно оборудуются датчиком движения, который срабатывает при приближении человека и запускает электродвигатель. Однако для активации двери могут применяться и другие устройства, такие как кнопки, брелоки, считыватели, а также использоваться система Push&Go, при которой привод начинает работу после толчка двери.

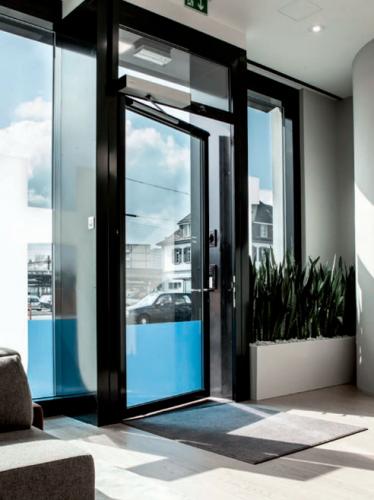

По способу установки привода автоматические распашные двери разделяют на решения с открытой и со скрытой установкой. При скрытой установке привод монтируется в пол или в потолок. Такой вариант применяется при повышенных требованиях к внешнему виду двери, однако достаточно сложен и трудоёмок в реализации. Чаще используется вариант с открытой установкой, при которой привод размещается на перемычке над дверью или непосредственно на дверном полотне. Открытая установка позволяет автоматизировать практически любую распашную дверь и отлично подходит не только для нового строительства, но и для модернизации и дооснащения уже существующих дверей.
По вариантам установки привода автоматические распашные двери разделяют на установки со стандартной или со скользящей тягой. При стандартной тяге (рычажной тяге) привод толкает створку от себя; в закрытом состоянии тяги образуют прямой угол с полотном двери. При скользящей тяге привод тянет створку на себя или толкает створку от себя при небольшом весе двери; в закрытом состоянии тяги складываются вдоль полотна двери. Для наглядности ниже представлены варианты установки на примере привода Gilgen FD20 для распашных дверей.
|
Установка привода со скользящей тягой на перемычку |
Установка привода со скользящей тягой на перемычку |
|
Установка привода со стандартной тягой на перемычку |
Установка привода со скользящей тягой на дверное полотно |
Надёжные и бесшумные приводы Gilgen для распашных дверей
Все узлы приводов Gilgen для распашных дверей рассчитаны на высокую производительность, максимальный срок службы и бесшумную работу. Приводы идеально подходят для новых установок и для автоматизации уже существующих дверей, предназначены для установки как на лёгкие межкомнатные двери, так и на тяжёлые наружные двери, в том числе и на противопожарные двери. Все приводы для распашных дверей сертифицированы на соответствие самым строгим стандартам качества, безопасности и надёжности.

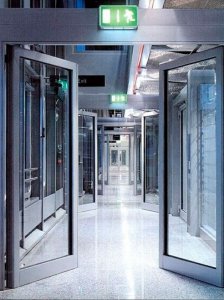

Приводы также могут быть подключены к системам пожарной сигнализации, обеспечивая автоматическое распахивание дверей в экстренных случаях. Такой режим работы позволяет устанавливать автоматические распашные двери на путях эвакуации для организации беспрепятственного выхода людей.
| Модель | Привод FD10 | Привод FD20 | Привод FD20-F |
|---|---|---|---|
| Ключевая особенность | Компактность и дизайн | Высокая производительность | Противопожарные решения |
| Высота привода | 70 мм | 95 мм | 95 мм |
| Ширина привода | 730 мм | 690 мм | 690 мм |
| Глубина привода | 70 мм | 95 мм | 95 мм |
| Вес привода | 8,2 кг | 10,5 кг | 10,5 кг |
| Максимальный вес дверной створки | 150 кг | 250 кг | 250 кг |
| Ширина одностворчатой двери | 730 – 1100 мм | 750 – 1600 мм | EN 3 – 6 (850 – 1400 мм) |
| Ширина двухстворчатой двери | 1460 – 2200 мм | 1500 – 3200 мм | EN 3 – 6 (1700 – 2800 мм) |
| Максимальный угол распахивания | 105° | 105° | 105° |
| Скорость на открывание | 2,4…20 с (макс. 40°/с) | 2,4…20 с (макс. 40°/с) | 2,4…20 с (макс. 40°/с) |
| Скорость на закрывание | 2,4…20 с (макс. 40°/с) | 2,4…20 с (макс. 40°/с) | 2,4…20 с (макс. 40°/с) |
| Максимальная ветровая нагрузка | — | 80 км/ч (320 Па)* | 80 км/ч (320 Па)* |
| Питание | 230 В (+10/-15 %), 50 Гц, 10/13 А | 230 В (+10/-15 %), 50 Гц, 10/13 А | 230 В (+10/-15 %), 50 Гц, 10/13 А |
| Энергопотребление | Макс. 350 Вт | Макс. 560 Вт | Макс. 560 Вт |
| Энергопотребление в режиме ожидания | 4 Вт | 4 Вт | 4 Вт |
| Подключение внешних устройств | 24 В (±10 %), 1,4 А | 24 В (±10 %), 2 А | 24 В (±10 %), 2 А |
| Температурный режим | -15 .. +50 °C | -15 .. +50 °C | -15 .. +50 °C |
| Влажность | Макс. 85 % | Макс. 85 % | Макс. 85 % |
| Класс защиты | IP 20 | IP 40 (42) | IP 40 (42) |
*Зависит от размера двери и типа тяги
